В бытовом пылесосе мотор вращает вентилятор: поток воздуха переносит соринки, а пылесборник и фильтр удерживают их внутри. В модели Р≡Лис ребёнок исследует, как крыльчатка приводит воздух в движение.
Крошка лежит на полу. Бытовой робот-пылесос проезжает рядом, и вскоре она оказывается внутри. В корпусе поток воздуха переносит частицу к пылесборнику. Откуда берётся этот поток? Его происхождение можно исследовать на модели с мотором и крыльчаткой.
Что заставляет воздух двигаться?
Внутри бытового пылесоса мотор вращает вентилятор. Его лопасти перемещают воздух, и у входного отверстия давление становится ниже, чем снаружи. Воздух из комнаты устремляется туда, где давление ниже. Так возникает поток через корпус. Журнал «Наука и жизнь» объясняет работу пылесоса через две связанные величины: разницу давлений и расход воздуха, то есть объём, который вентилятор прокачивает за единицу времени.
Представить процесс помогает воздушный шарик: когда его отпускают, воздух выходит из области более высокого давления в область более низкого. В пылесосе действует тот же принцип: воздух из комнаты идёт внутрь прибора, где давление ниже.
Разница давлений и движение воздуха
Разрежение помогает воздуху войти в пылесос. Но соринку переносит сам поток. Если вход перекрыт, перепад давления сохраняется, а воздух почти перестаёт проходить внутрь. Переносить частицу будет нечему. Когда путь открыт, движущийся воздух может увлечь лёгкий мусор. Поэтому для работы важны и разница давлений, и расход воздуха.
Где пыль остаётся внутри прибора?
Потоку нужен путь: войти в корпус, пройти через систему сбора мусора и выйти обратно. В бытовом пылесосе частицы задерживаются в пылесборнике и фильтре, а воздух продолжает движение. Без отделения мусора поток просто перенёс бы его дальше. Так работает цепочка из нескольких задач: создать движение воздуха, подхватить частицу и удержать её внутри.
Это полный путь пыли в бытовом приборе. Чтобы ребёнок понял, откуда начинается движение воздуха, домашний пылесос разбирать не нужно. Можно собрать модель с мотором и крыльчаткой, запустить её и исследовать первое звено этой цепочки.
Как исследовать работу крыльчатки в модели?

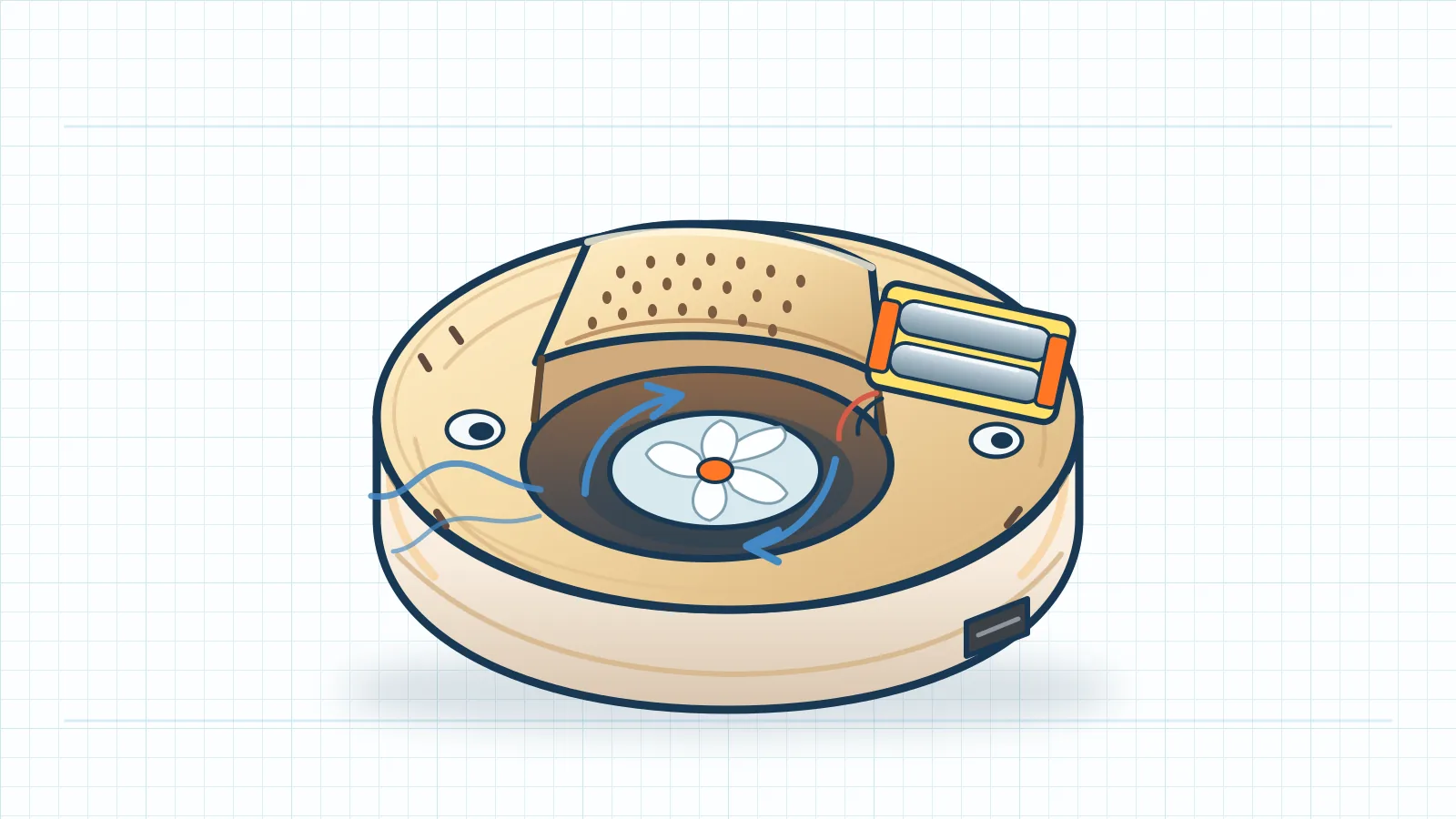

В нашем наборе «Робот-пылесос» батарейки питают мотор. Через редуктор его вращение приводит в движение колёса, а крыльчатка перемещает воздух. Ребёнок собирает модель и может связать каждое наблюдение с конкретной деталью.
Проверяем движение воздуха после сборки
Предложите ребёнку предположить, за что отвечают батарейки, мотор, редуктор и крыльчатка. Затем включите модель на ровной поверхности и попробуйте обнаружить движение воздуха снаружи корпуса. Можно подержать узкую бумажную полоску на расстоянии от внешней решётки и посмотреть, изменится ли её положение. Полоска может остаться неподвижной; это тоже результат наблюдения. Корпус работающей модели не открывайте.
После наблюдения задайте три вопроса:
- Что перестанет двигаться, если выключить питание?
- Какая деталь приводит в движение колёса, а какая перемещает воздух?
- Что ещё понадобилось бы бытовому пылесосу, чтобы удерживать собранную пыль?
Так ребёнок связывает увиденное с устройством настоящего прибора. Ответ на третий вопрос ведёт к системе сбора пыли и фильтру: поток переносит частицы, а эти части прибора помогают удержать их внутри.
Как превратить наблюдение в маленькое исследование?
Один запуск позволяет заметить движение модели. Чтобы разобраться в потоке воздуха, предложите ребёнку записать, что именно он заметил: звук мотора, движение колёс, положение бумажной полоски. Затем повторите наблюдение с другой полоской бумаги, сохранив расстояние до внешней решётки. Меняется только один предмет опыта, поэтому результаты проще сравнить.
Попросите ребёнка заранее предположить, какая полоска скорее сдвинется. После двух запусков сравните предсказание с наблюдением. Если результат отличается от ожидаемого, предложите новую гипотезу и проверьте её, изменив только один параметр. Так ребёнок исследует устройство, а не просто смотрит, как оно ездит.
Бумажная полоска даёт лишь косвенный признак движения воздуха. По её отклонению нельзя измерить расход воздуха или судить, сколько пыли соберёт бытовой пылесос. На результат влияют жёсткость бумаги, расстояние до решётки и направление потока. Поэтому запишите условия опыта, а затем сравнивайте наблюдения.
Кому подойдёт такой конструктор?
Наш «Робот-пылесос» - игрушка-конструктор для детей, которым интересно выяснить, почему робот едет и откуда берётся поток воздуха. Набор рассчитан на детей от восьми до двенадцати лет; взрослый может помочь с проводами и первым запуском.
Если ребёнку интересен такой опыт, посмотрите набор «Робот-пылесос». После сборки предложите ему объяснить, что делает крыльчатка.
Частые вопросы о потоке воздуха
Эти вопросы помогают разобраться, что делает каждая часть модели и какие наблюдения действительно говорят о движении воздуха.
Вопросы и ответы
Зачем модели редуктор, если есть мотор?
Мотор вращается быстро. Редуктор передаёт вращение колёсам и снижает скорость их вращения. Поэтому движение колёс можно рассматривать отдельно от работы крыльчатки: у этих деталей разные задачи.
Почему полоска может не отклониться?
Она может оказаться далеко от отверстия или быть слишком жёсткой для потока в этом месте. Неподвижная полоска сама по себе не показывает, остановился ли воздух. Запишите результат и сравните его с поведением более тонкой полоски, сохраняя безопасное расстояние от корпуса.
Можно ли судить о потоке по звуку мотора?
Одного звука недостаточно. Он сообщает, что работает мотор, но не показывает, сколько воздуха проходит через корпус. В бытовом пылесосе звук создают и мотор, и движущийся воздух. Чтобы исследовать поток в модели, ищите отдельный наблюдаемый признак, например поведение бумажной полоски.
